Как работает камера для испытаний на термоудар?

October 24, 2026

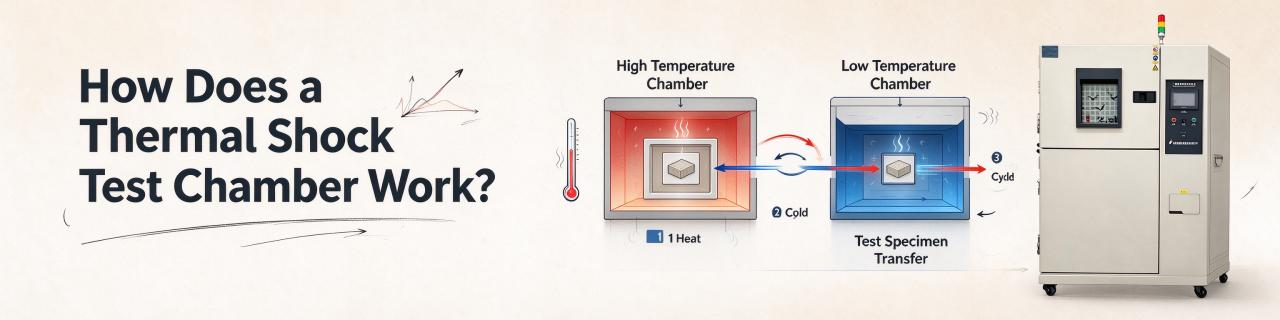

Thermal Shock Test Chamber Work

Камеры для испытаний на термоудар — одни из наиболее распространенных типов испытательного оборудования, используемого для оценки надежности продукции во многих отраслях промышленности. Являясь важными инструментами для испытаний на термоудар, они помогают производителям выявлять потенциальные отказы, вызванные резкими изменениями температуры.

Однако успешное тестирование зависит от понимания принципов работы устройства, знания его основных характеристик, оценки его преимуществ и определения материалов, которые вы хотите протестировать. Именно об этом вы узнаете в этой статье.

Что такое камера для испытаний на термоудар?

A камера для испытаний на термоудар Речь идёт об испытательном оборудовании, которое оценивает химические изменения или физические повреждения материалов при воздействии резких, экстремальных перепадов температуры.

Вы используете это оборудование с целью получения точных температурных колебаний, надежных результатов испытаний, а также имитации жестких условий эксплуатации в реальных условиях, которые часто подходят для проверки качества продукции.

Благодаря возможности ускорения выявления отказов и снижения затрат, этот тип оборудования для испытаний на термоударную прочность является идеальным решением для проверки надежности.

Как работает камера для испытаний на термоудар?

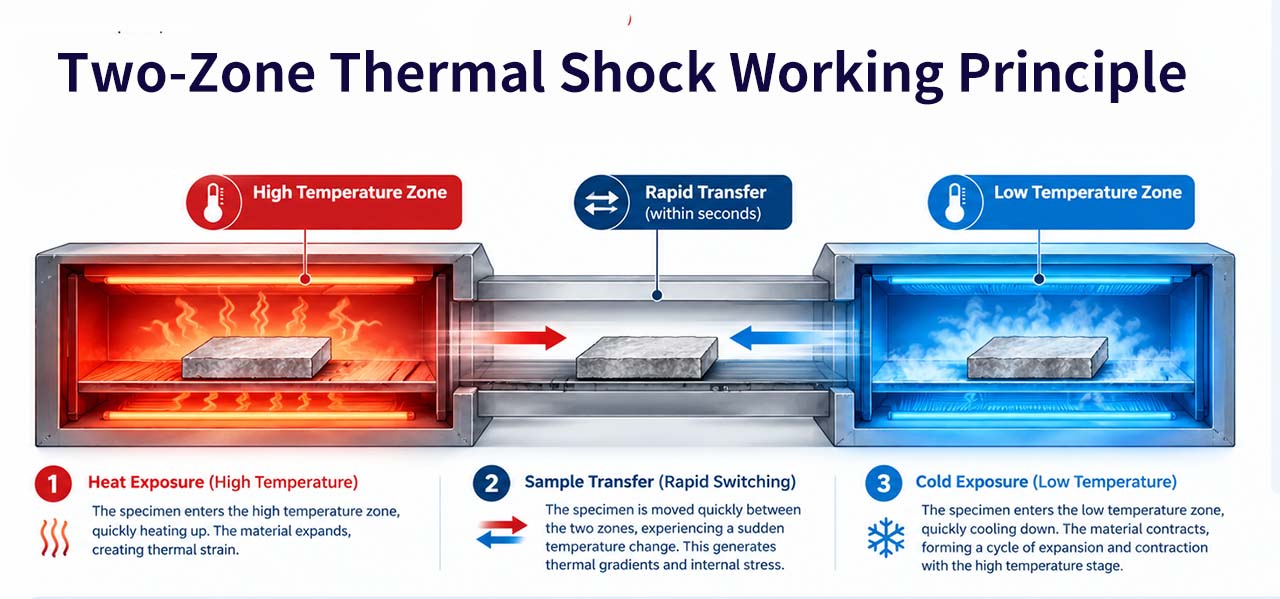

Two-Zone Thermal Shock Working Principle

В двухзонные испытания на термоударОборудование содержит два полностью независимых отсека: высокотемпературную камеру и низкотемпературную камеру. Испытуемый образец помещается в испытательную корзину или лоток.

Корзина будет быстро перемещаться между горячей и холодной зонами, создавая резкие перепады температуры для образцов. Обычно этот метод позволяет достичь быстрых циклов температурного перехода и воспроизводимых результатов испытаний, поскольку отдельные камеры поддерживают целевую температуру стабильной без повторного нагрева или охлаждения для каждого цикла. Этот принцип работы лучше всего подходит для электроники, автомобильных деталей и композитных материалов для ускоренного стресс-тестирования.

В отличие от традиционных методов температурных испытаний, машина для испытаний на термошок предназначена для воздействия на образцы быстрыми температурными переходами, что позволяет оценить их устойчивость к термическим нагрузкам в контролируемых условиях.

Процесс испытаний на термоудар: пошаговая инструкция

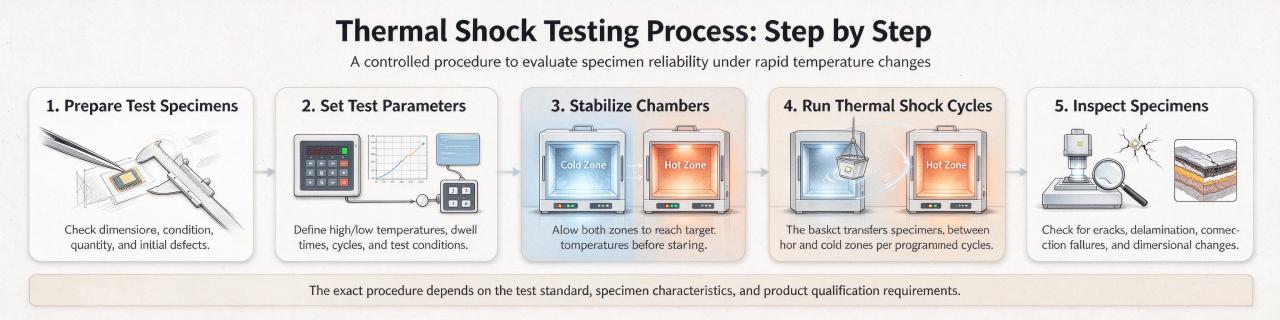

Thermal Shock Testing Process

Испытание на термошок проводится в соответствии с контролируемой процедурой, в ходе которой образцы подвергаются резким изменениям температуры, что позволяет оценить надежность результатов.

Подготовьте образцы для испытаний. Проверьте размеры, состояние и количество образцов, а также выявите любые первоначальные дефекты перед проведением испытаний.

Установите параметры испытаний. Определите высокие и низкие температуры, время выдержки, количество циклов и другие условия в соответствии с применимым стандартом испытаний или спецификацией продукта.

Стабилизируйте горячую и холодную камеры. Дайте обеим зонам достичь целевой температуры, прежде чем начинать испытание.

Проведите циклы термического шока. Корзина перемещает образцы между горячей и холодной зонами в соответствии с запрограммированной процедурой испытаний.

Осмотрите образцы. После испытаний и необходимого периода восстановления проверьте наличие трещин, расслоений, повреждений соединений, изменений размеров или других признаков повреждения.

Точная процедура зависит от стандарта испытаний, характеристик образца и требований к квалификации продукции. Соблюдение указанных условий помогает лабораториям получать более стабильные и достоверные результаты.

Факторы, влияющие на результаты испытаний на термоудар

На надежность и воспроизводимость испытаний на термоудар могут влиять несколько факторов. Выбор правильной камеры важен, но также имеют значение установка для испытаний и состояние образца.

Диапазон температур: Выбранные высокие и низкие температуры должны соответствовать требованиям применимого метода испытаний и предполагаемой среде эксплуатации.

Время выдержки: Образцы должны достаточно долго находиться в заданных температурных условиях. Необходимая продолжительность зависит от процедуры испытания и характеристик образцов.

Размер и нагрузка образцов: Размеры, тепловая масса, количество и расположение образцов могут влиять на теплопередачу и температурную реакцию. Избегайте превышения установленных пределов нагрузки камеры.

Равномерность и восстановление температуры: Стабильная температура в обеих зонах и соответствующее восстановление температуры помогают поддерживать постоянные условия испытаний между циклами.

Цикл испытаний и критерии проверки: Количество циклов и критерии оценки повреждений должны быть определены до начала испытаний. Для разных изделий могут потребоваться разные методы проверки, включая визуальный осмотр, проверку размеров или проверку электрических характеристик.

Контролируя эти переменные, лаборатория по испытанию на термоударную прочность может повысить воспроизводимость результатов испытаний и лучше выявлять потенциальные недостатки в конструкции изделия или выборе материалов.

Преимущества камер для испытаний на термоудар

Высокое качество и точность тестирования

Благодаря испытаниям на термоудар, можно добиться резких перепадов температур и строгих пределов контроля температуры. Это делает оборудование пригодным для воспроизведения экстремальных воздействий окружающей среды на сложные компоненты.

Повышенная прочность и долговечность оборудования.

Надежное оборудование для испытаний на термошок рассчитано на многократное воздействие высоких и низких температур. Прочная конструкция и надежная работа позволяют проводить длительные испытания в сложных лабораторных условиях.

Точная стабильность температуры

Еще одно преимущество использования термошокового тестера заключается в том, что он поддерживает стабильную температуру внутри горячей и холодной зон, что делает его идеальным для оценки характеристик образцов в жестких условиях. Снижение температурных колебаний в испытательном пространстве помогает минимизировать несоответствия в результатах испытаний компонентов.

Универсальность в применении

Камеры для испытаний на термоударную прочность универсальны и используются в аэрокосмической, полупроводниковой, автомобильной и энергетической отраслях для проверки качества продукции. Их можно использовать для проверки механических свойств деталей, оценки надежности или и того, и другого.

Основные характеристики термошоковой камеры GT-F56A

Камера GT-F56A используется, когда требуются большие испытательные площади, стабильная равномерность температуры и надежные циклы термического шока. Эта двухзонная камера термического шока обеспечивает точный контроль температуры и подходит для тестирования образцов среднего размера. Она подходит для аэрокосмической, электронной, энергетической и автомобильной отраслей, поскольку обеспечивает баланс между производительностью испытаний и стоимостью.

Внешние размеры (Ш × В × Г): 1300 × 2050 × 1500 мм
Габариты корзины (Ш × В × Г): 600 × 500 × 500 мм
Диапазон температур в высокотемпературной камере: RT +10~180℃
Диапазон температур в низкотемпературной камере: -60~45℃
Равномерность температуры: ±2,0℃
Колебания температуры: ±0,5℃

При сравнении камер для испытаний на термоудар покупателям следует учитывать диапазоны температур, вместимость корзины, равномерность температуры и требования к цикличности, чтобы убедиться, что оборудование соответствует их задачам тестирования.

Применение камер для испытаний на термоудар

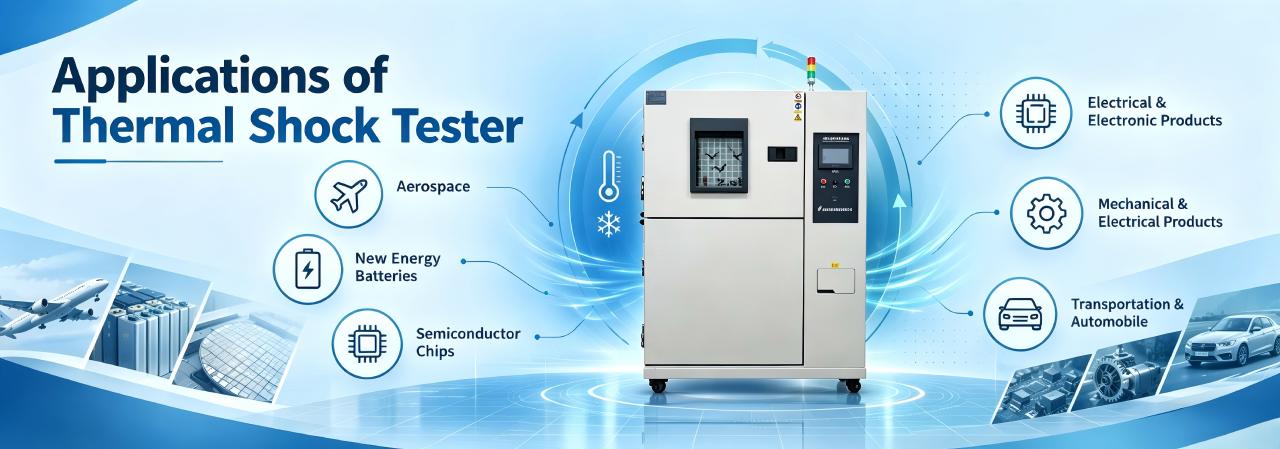

Applications of Thermal Shock Test Chambers

Аэрокосмические компоненты

Камеры термического шока универсальны и могут использоваться в сложных условиях. аэрокосмическая отрасль Области применения, включая конструкционные элементы аэрокосмической отрасли и компоненты оборонной промышленности. Эти испытания обеспечивают преимущества моделирования напряжений, обнаружения отказов и ускоренной оценки.

Электроника и полупроводники

Для тестирования с помощью этого оборудования подходят такие материалы, как микросхемы, подложки печатных плат и полупроводники, благодаря их чувствительности к резким перепадам температуры. Испытание на термоудар может помочь выявить потенциальные дефекты. электронные сборки и выявить слабые места, которые могут повлиять на долгосрочную надежность.

Новые энергетические батареи

Испытания на термоудар идеально подходят для новая энергетическая батарея Образцы отбираются в процессе проверки надежности, поскольку в реальных условиях эксплуатации они подвергаются значительным перепадам температуры. Выбор соответствующих условий тестирования помогает производителям оценивать компоненты батарей в условиях имитируемого воздействия окружающей среды.

Автомобильная и механико-электрическая продукция

При проверке автомобильных и механико-электрические компоненты для повышения качества продукции, ее долговечности и экономической эффективности при проверке надежности.

Часто задаваемые вопросы

Почему камера для испытаний на термоудар важна для тестирования продукции?

Камеры для испытаний на термоудар идеально подходят для проверки надежности, поскольку они создают быстрые, экстремальные температурные переходы и выявляют скрытые конструктивные недостатки. Они ускоряют процессы старения, обеспечивают повторяемость испытаний и помогают производителям повысить безопасность продукции. Лаборатория испытаний на термоудар может использовать это оборудование для проверки многих типов компонентов в контролируемых температурных условиях.

В чём разница между испытаниями на термошок и испытаниями на термоциклирование?

Термошок быстро перемещает образцы между предварительно стабилизированными горячими и холодными зонами, создавая резкий градиент температуры. Термоциклирование использует контролируемые температурные изменения, часто внутри одной камеры, для воздействия на образцы постепенными изменениями температуры и термической усталостью.

Каковы признаки термического шока?

К распространенным признакам относятся трещины, расслоение, отслоение, обрыв паяных соединений, утечка герметика, обрыв или короткое замыкание, а также периодические сбои в работе электропроводки.

Как проводится испытание на термоудар?

Загрузите образцы в корзину. Корзина быстро перемещается между стабильными зонами нагрева и охлаждения в течение запрограммированных циклов. После тестирования осмотрите образцы на наличие признаков неисправности или физических повреждений.

Как выбрать поставщика камер для термического шока?

При сравнении производителей и дистрибьюторов камер для термошоковой обработки следует учитывать температурный диапазон оборудования, возможности проведения испытаний, применимые стандарты испытаний, техническую поддержку и послепродажное обслуживание. Эти факторы помогут вам выбрать подходящее решение для требований вашей лаборатории к проведению испытаний.

Какие факторы влияют на цену термошоковой камеры?

Цена камеры термошока зависит от таких факторов, как конфигурация камеры, диапазон температур, испытательная мощность, система управления и требования к индивидуальной настройке. Сравнение этих характеристик помогает покупателям оценить оборудование в соответствии с их потребностями и бюджетом.

Заключение

Понимание принципа работы камеры для испытаний на термоудар помогает производителям и лабораториям выбирать подходящие условия испытаний, оценивать потенциальные недостатки продукции и повышать уровень проверки надежности.

Выбор подходящего оборудования зависит от требуемого диапазона температур, размеров образцов, цикла испытаний и применимых стандартов тестирования. ГЕСТЕРТермошоковая камера GT-F56A компании имеет двухзонную конструкцию для тестирования продукции в условиях быстрых переходов высоких и низких температур.

Ищете подходящее решение для испытаний на термоудар? Ознакомьтесь с камерой для испытаний на термоудар GT-F56A или свяжитесь с компанией GESTER, чтобы обсудить характеристики ваших образцов и требования к испытаниям.
