В испытаниях на надежность в условиях окружающей среды отказы часто связаны не с эксплуатацией, а с неправильным выбором испытательной камеры. Различные проекты испытаний предъявляют разные требования к режиму изменения температуры, интенсивности термических нагрузок, стандартам испытаний и последующей оценке данных. Если одна и та же камера используется для всех условий испытаний, это может привести к искажению результатов или нестабильной оценке надежности продукта. Поэтому не существует универсальной испытательной камеры для всех температурных циклов. Только подобрав камеру в соответствии с конкретными целями испытаний и условиями эксплуатации, можно получить более надежные результаты испытаний.
В этой статье мы рассмотрим испытательную камеру быстрого изменения температуры GT-F51 и камеру термического шока GT-F56A, объясним, как их отличить друг от друга и выбрать подходящую модель в различных ситуациях, что поможет вам снизить риски испытаний и повысить их надежность.
Прежде чем выбрать камеру для температурных испытаний, необходимо определить основные цели испытаний и применимые отраслевые стандарты. Оба типа камер предназначены для циклического изменения температуры от высокой к низкой, но их внутренние механические структуры и механизмы температурного перехода принципиально различаются. Это различие обуславливает создание совершенно разных термических напряжений на образцах.

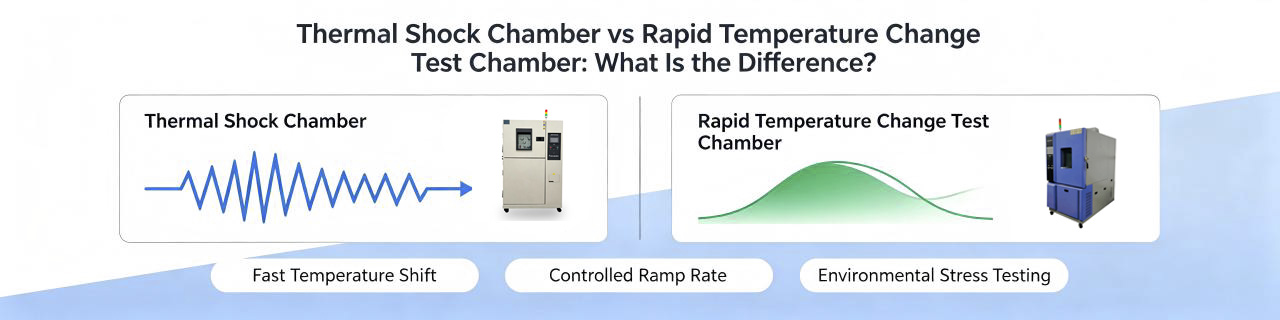

Оборудование для быстрого температурного тестирования обеспечивает непрерывное, градиентное изменение температуры в пределах одного испытательного пространства. Если скорость изменения температуры установлена неправильно, образцы могут подвергаться кумулятивной термической усталости. Камера термического шока разделяет высокотемпературную и низкотемпературную зоны на два независимых отсека; образцы физически перемещаются между горячей и холодной камерами для достижения резкого температурного воздействия. Это создает сильное мгновенное перепадное термическое напряжение для испытательных образцов.

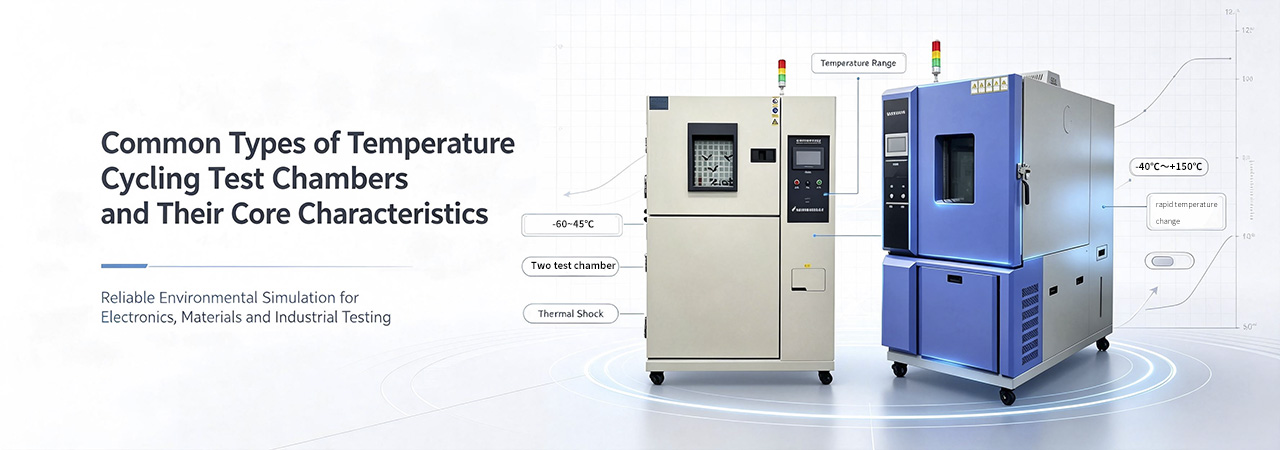

Типичные камеры для испытаний на температурные циклы разработаны с учетом различных задач и, следовательно, подходят для разных проектов. Понимание этих различий поможет вам сделать более правильный выбор в реальных лабораторных условиях, сделав ваши проекты более безопасными и эффективными.
Камера для быстрой температурной диагностики GT-F51 широко используется для испытаний на надежность промышленной продукции, главным образом благодаря точным и контролируемым линейным скоростям нагрева и охлаждения. Температура непрерывно повышается и понижается в пределах одного испытательного пространства, имитируя постепенные колебания температуры, с которыми продукция сталкивается в реальных условиях эксплуатации, хранения и транспортировки.
В этой камере используется режим газожидкостного байпаса для регулирования холодопроизводительности с целью энергосберегающего поддержания постоянной температуры и влажности. Она оснащена программируемым цветным сенсорным контроллером с ПИД-регулированием, обеспечивающим гибкую запись и обработку данных испытаний. Ключевые импортные компоненты гарантируют длительный срок службы и надежность, а эффективный маслоотделитель продлевает срок службы компрессора.
Диапазон рабочих температур составляет от -40℃ до +150℃. Скорость нагрева и охлаждения может достигать ≤10℃/мин (линейный режим, без нагрузки). Равномерность распределения температуры составляет ±2,0℃, а колебания температуры достигают ±0,5℃. Стандартная нагрузка — 3 кг алюминия.
Модель GT-F51 широко используется для оценки характеристик электрических, электронных, механических изделий и материалов, включая бытовую электронику, компоненты для возобновляемой энергетики, автомобильные детали и испытания на старение материалов общего назначения. Она позволяет проводить длительные циклические испытания для оценки постепенной термической усталости. Следует отметить, что эта камера не может создавать мгновенный термический удар. Для проектов, требующих резкого скачка температуры между изолированными горячими и холодными зонами, это оборудование не будет соответствовать стандартным требованиям.
Термобарьер GT-F56A состоит из двух полностью независимых отсеков: высокотемпературной и низкотемпературной камер. Испытательные образцы помещаются в испытательную корзину и быстро перемещаются между двумя разделенными зонами для создания экстремальной мгновенной разницы температур. Этот механизм позволяет производителям оценить, как резкие перепады температур влияют на целостность изделия и надежность его работы.
Высокотемпературная камера работает в диапазоне температур от +10℃ до 180℃, а низкотемпературная камера охватывает диапазон от -60℃ до 45℃. Равномерность температуры составляет ±2,0℃, а колебания температуры — ±0,5℃. Внутренние размеры корзины — 600 × 500 × 500 мм. Для удобства управления предусмотрен интуитивно понятный сенсорный экран.
Данное оборудование для испытаний на термоудар широко используется для тестирования электронных и электрических компонентов, деталей автоматизации, компонентов связи, автомобильных деталей, металлов, химических материалов, пластмасс, оборудования оборонной промышленности, аэрокосмических компонентов, BGA-компонентов, подложек печатных плат, микросхем, полупроводниковой керамики и полимерных материалов. Оно предназначено для выявления физических повреждений и изменений химических свойств, вызванных резкими перепадами температуры.
В отличие от испытательной камеры с быстрым изменением температуры, камера для испытаний на термошок GT-F56A не поддерживает испытания с медленным градиентом температуры внутри одного рабочего пространства. Она ориентирована на создание сильного термического ударного напряжения. Она превосходит аналоги в выявлении скрытых структурных дефектов, таких как растрескивание, расслоение и разрушение паяных соединений, вызванные мгновенным скачком температуры. Следует отметить, что это оборудование не может выполнять длительные испытания на старение при постоянной влажности, как это делает камера с быстрым изменением температуры.
Выбор испытательной камеры должен основываться на конкретных целях тестирования. Например, если вам необходимо имитировать естественные постепенные изменения температуры электронных или энергетических изделий во время эксплуатации и хранения, оптимальным решением станет испытательная камера быстрого изменения температуры GT-F51. Она эффективно воспроизводит медленную термическую усталость и поддерживает программируемые профили влажности и температуры.
Для критически важных компонентов аэрокосмической, военной или автомобильной промышленности, требующих оценки устойчивости к экстремальным мгновенным перепадам температуры, термошоковая камера GT-F56A — лучший выбор. Она обеспечивает реальное воздействие термического удара за счет физического переноса образца между отдельными горячими и холодными камерами, соответствуя военным спецификациям по испытаниям на термический удар.
Если для проверки качества продукции общего назначения требуется как температурный цикл, так и контроль влажности, выберите камеру для испытаний на быстрое изменение температуры. Если же необходимо ускорить выявление дефектов путем резкого термического воздействия без требований к влажности, больше подойдет термошоковый тестер.
Способность камеры обеспечить ожидаемые результаты испытаний зависит от правильной настройки параметров. Для камеры с быстрым изменением температуры ключевым параметром является скорость нагрева/охлаждения. Слишком высокая скорость нагрева/охлаждения приведет к непреднамеренному сильному термическому напряжению образцов, а слишком низкая – увеличит общее время цикла испытаний. Для оборудования для испытаний на термический шок наибольшее значение имеет продолжительность пребывания образцов в горячей и холодной зонах; недостаточное время выдержки препятствует достижению образцами целевой экстремальной температуры.
В процессе тестирования также необходимо контролировать вес загружаемого образца и его расположение в рабочем пространстве. Перегрузка ухудшит равномерность температуры и исказит результаты испытаний. После завершения циклов испытаний также требуется контролируемое восстановление образца до температуры окружающей среды. Если эти условия установки для испытаний не будут обеспечены, даже если вы выберете правильную модель камеры, вы можете получить неточные данные испытаний, пропустить потенциальные дефекты продукции или сделать неверные выводы о надежности.
Камера быстрого изменения температуры позволяет добиться быстрого градиентного изменения температуры, но не обеспечивает физического переноса тепла между изолированными независимыми горячими и холодными отсеками, как это определено в стандартах испытаний на термоудар. Даже при максимальной скорости изменения температуры 10 °C/мин, она все равно относится к непрерывному постепенному изменению температуры. Как правило, не рекомендуется использовать ее вместо формальных квалификационных испытаний на термоудар для проектов, критически важных с точки зрения безопасности.
Для большинства испытаний, направленных на мгновенное чередование экстремальных температур, мы обычно рекомендуем машину для испытаний на термоудар. Поскольку образцы быстро перемещаются между разделенными высокотемпературной и низкотемпературной камерами, материалы подвергаются сильному мгновенному термическому ударному воздействию, что помогает выявить скрытые структурные дефекты, которые невозможно обнаружить с помощью градиентного температурного циклирования.
Обе камеры оснащены программируемыми контроллерами с сенсорным экраном. Оборудование для быстрого температурного тестирования позволяет программировать скорость изменения температуры, время выдержки и параметры влажности. Камера термического шока позволяет устанавливать время выдержки внутри горячей и холодной зон, но не позволяет настраивать условия влажности во время циклов термического шока.
Для испытаний автомобильных компонентов на адаптацию к условиям окружающей среды в условиях циклической нагрузки часто используется камера для испытаний на быстрое изменение температуры GT-F51. Для аэрокосмической, оборонной промышленности и высоконадежных автомобильных деталей, требующих квалификации по термоударным испытаниям, рекомендуется использовать камеру для испытаний на термоударные испытания GT-F56A.
Выбор подходящей температурной испытательной камеры по сути является всесторонней оценкой требований к испытательной нагрузке, применимых стандартов и характеристик проверяемого объекта. Не существует универсальной температурной камеры, подходящей для всех проектов по обеспечению надежности в различных условиях окружающей среды. Только понимая основные характеристики этих двух типов камер и сопоставляя их с конкретными сценариями применения, можно сократить количество недействительных испытаний, повысить стабильность и эффективность работы по валидации в лаборатории. Выбирайте GESTER, и наши высококвалифицированные инженеры предложат вам наиболее профессиональное решение, соответствующее потребностям вашего проекта!
