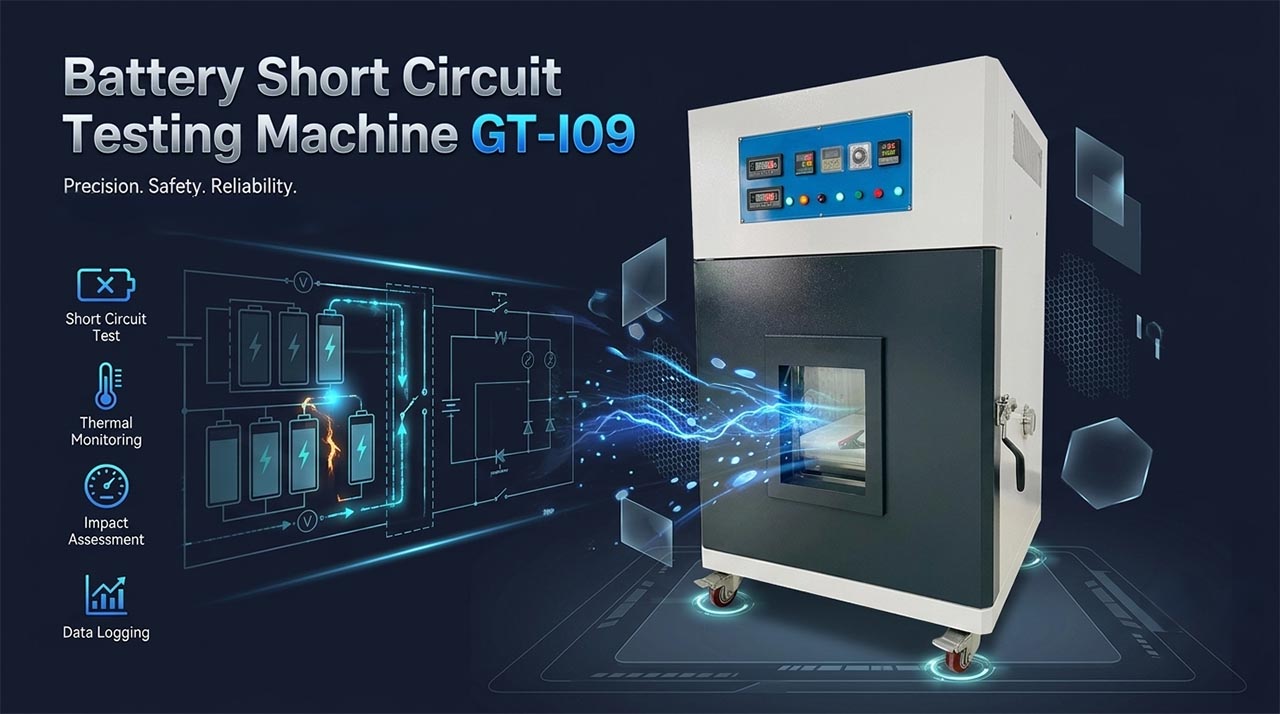

Тестер короткого замыкания аккумуляторных батарей разработан в соответствии с требованиями различных стандартов испытаний на короткое замыкание аккумуляторных батарей.
Согласно стандарту, устройство защиты от короткого замыкания должно соответствовать диапазону внутреннего сопротивления 80 мОм ± 20 Ом или ≤ 10 мОм для получения максимального тока короткого замыкания, требуемого испытанием.
Этот тестер короткого замыкания батареи используется для имитации внешнего короткого замыкания батареи или аккумуляторного блока/образца аккумуляторного блока и оценки его безопасности на основе наблюдаемого явления.
Номер изделия :
GT-I09Минимальный объем заказа (MOQ) :
1
Тестер короткого замыкания использует ПИД-регулирование для имитации внешнего короткого замыкания батарей и соответствует стандартам UL1642, UN38.3, IEC62133, GB/T18287, GB/T 31241-2014 и другим. В качестве коммутирующих элементов используются контакторы, а в качестве защитных устройств — тепловые реле; при замыкании автоматического выключателя цепь тестируемой батареи замыкается накоротко, и по всей цепи проходит сильный ток короткого замыкания.
Сигналы температуры поверхности батареи, напряжения и тока, регистрируемые датчиками Холла, обрабатываются с помощью программного обеспечения, которое непрерывно записывает изменения напряжения, тока и температуры поверхности батареи.
Прибор для проверки короткого замыкания батареи должен обеспечивать, чтобы суммарное сопротивление всей цепи (включая автоматические выключатели, провода и разъемы) составляло (80±20) мОм, а каждая цепь выдерживала пиковый ток короткого замыкания 500 А.
Дополнительный режим остановки при коротком замыкании: длительность короткого замыкания.
· GB31241-2022 Требования безопасности к литий-ионным батареям и аккумуляторным блокам для портативных электронных устройств
· GB/T36276-2018 Литий-ионные батареи для хранения электроэнергии
· GB/T36972-2018 Литий-ионные аккумуляторные батареи для электровелосипедов
· IEC62133-2012
· UL1642
· UN38.3
Высокотемпературное внешнее короткое замыкание
Полностью зарядите аккумулятор в соответствии с указанным методом тестирования, соедините положительный и отрицательный полюса аккумулятора проводом и убедитесь, что общее внешнее сопротивление составляет (80±20) мОм; поместите аккумулятор в среду с температурой 57℃±4℃ и выдержите еще 30 минут после того, как температура аккумулятора достигнет 57℃±4℃. Температуру поверхности аккумулятора можно контролировать во время тестирования. Тестирование следует завершить при выполнении одного из следующих условий: длительность короткого замыкания достигает 24 часов.
Критерии приемки: Батарея не должна загореться или взорваться.
Модель | ГТ-И09 | |
Максимальное испытательное напряжение | 500 В | |
время отклика постоянного тока | ≤5 мкс | |
Максимальный ток короткого замыкания | 0-1000А | |
Внутреннее сопротивление устройства | 80±20 мОм | |
Режим управления | ПИД-регулирование | |
Полка для хранения | Грузоподъемность ≥30 кг; 1 полка для хранения, изготовленная из нержавеющей стали SUS201. | |
Материал внутренней камеры | Нержавеющая сталь SUS201, толщина 1,2 мм. | |
Материал внешней камеры | Лист холоднокатаной стали толщиной 1,5 мм усилен и имеет порошковое покрытие, нанесенное методом запекания. | |
Срок службы механических узлов | 300 000 циклов | |
Уплотнительная лента | Коррозионностойкий силикагель | |
Регулировка температуры | Диапазон температур: RT +10℃ ~ 100℃ Скорость повышения температуры: 3℃/мин Колебания температуры: 0,5℃ Равномерность температуры: ±2℃ | |
условие остановки теста | длительность короткого замыкания | |
Температура поверхности батареи | Контролирует изменения температуры поверхности батареи во время тестирования. | |
Конструкция панели управления с точки зрения безопасности | Встроенная панель управления предотвращает случайное нажатие на сенсорный экран и кнопки, а также исключает возможность случайного удара посторонними предметами или телом пользователя, что делает устройство более безопасным. | |
Смотровое окно из закаленного стекла | На дверце испытательной камеры установлено смотровое окно из двухслойного закаленного стекла размером 300×300 мм с взрывозащитной решеткой из нержавеющей стали, обеспечивающее четкий обзор условий испытаний внутри камеры. | |
Конструкция дна | 4 универсальных колесика для удобного перемещения, транспортировки, позиционирования и фиксации оборудования. | |
Взрывозащищенная конструкция освещения | Внутри двери установлен взрывозащищенный светодиодный светильник высокой яркости, освещающий все испытательное пространство. | |
Текущий канал приобретения | 1 канал | |
Текущий диапазон обнаружения | 0-500А постоянного тока | |
Текущая точность получения данных | ±0,5%FS | |
Коэффициент приобретения | 1 раз/с | |
Канал сбора напряжения | 1 канал | |
Диапазон измерения напряжения | 0–10 В | |
точность измерения напряжения | ±0,2%FS | |
скорость сбора напряжения | 1 раз/с | |
Канал сбора данных о температуре | 1 канал | |
Диапазон измерения температуры | -20～600℃ | |
Точность измерения температуры | ±1℃ | |
скорость получения температуры | 1 раз/с | |
Элемент Холла для сбора данных о токе | Элемент Холла используется для сбора тока, генерируемого системой короткого замыкания, что позволяет избежать контактного сопротивления и обеспечить стабильную и точную передачу данных. | |
