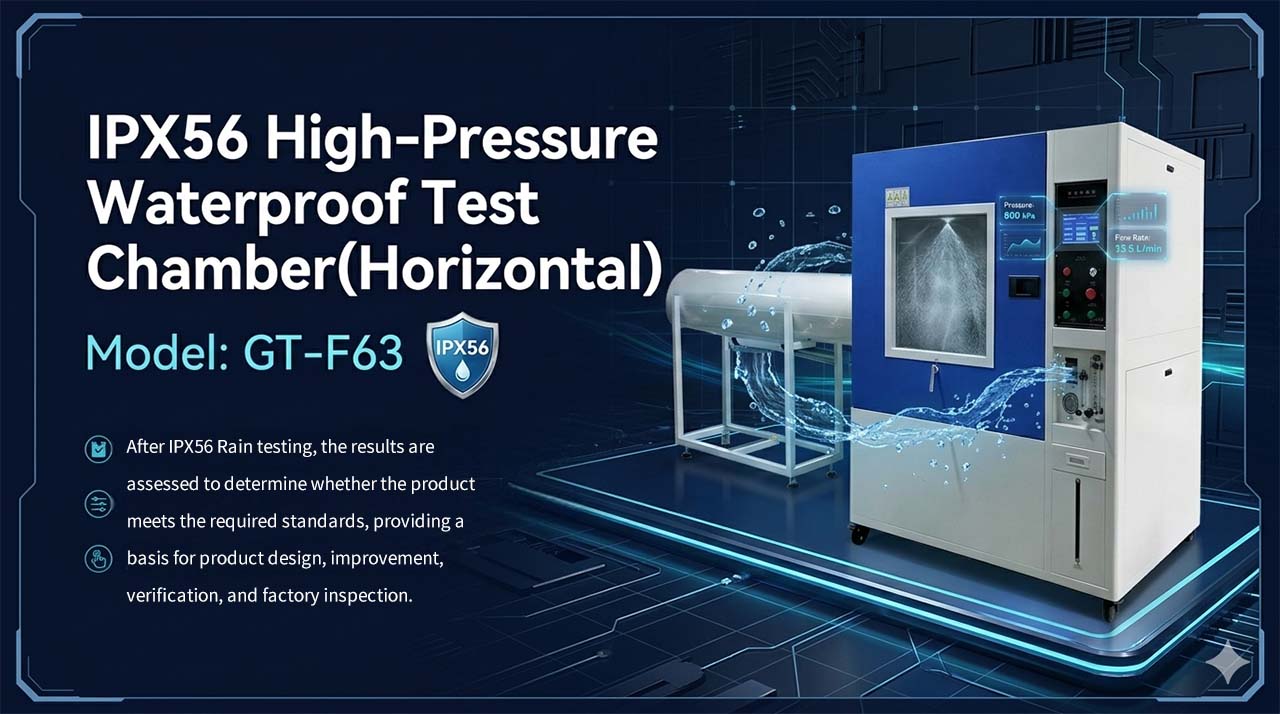

В условиях имитации дождя испытательная камера IPX56 тестирует физические и другие свойства изделий. После тестирования результаты оцениваются для определения соответствия изделия требуемым стандартам, что служит основой для проектирования, усовершенствования, проверки и заводской инспекции изделия.
Камера для испытаний на воздействие дождяПринцип проектирования
Внизу установлен резервуар для воды. Вода перекачивается и нагнетается под давлением с помощью водяного насоса из нержавеющей стали, расположенного внутри правого шкафа управления, а затем подается к распылительным форсункам боковой системы распылительных труб. Форсунка распыляет воду горизонтально на образец, помещенный на поворотный стол, после чего вода возвращается в резервуар, образуя систему циркуляции воды. Выход насоса оборудован элементами управления, такими как расходомер, манометр и электромагнитный клапан. Внутри внутренней камеры установлен водонепроницаемый поворотный стол, скорость вращения которого регулируется с помощью панели управления.
Палата IPXСтандарты
GB-4208-2008, GB2423.38, уровни защиты IPX5, IPX6
Оборудование для проверки на дождьОсновные характеристики
| Модель | ГТ-Ф63-500 | GT-F63-1000 |
| Емкость | 500 л | 1000 л |
| Диаметр поворотного стола | 400 мм | 600 мм |
| Камера грузоподъемности поворотного стола | 20 кг |
| Количество распылительных форсунок | Насадка IPX5, 1 шт.; насадка IPX6, 1 шт. (всего 2 шт.) |
| Поверхность, подверженная воздействию воды | Сторона продукта |
| Расстояние от сопла до образца | 2500-3000 мм |
| Внутренний диаметр сопла | IPX5: φ6,3 мм; IPX6: φ12,5 мм |
| Скорость потока распыления | IPX5: 12,5 ± 0,625 (л/мин); IPX6: 100 ± 5 (л/мин) |
| Диаметр трубы | Один гибкий шланг высокого давления диаметром 1/2 дюйма и один шланг диаметром 1 дюйм |
| Давление распыления | 30–200 кПа (регулируется в зависимости от расхода) |
| Скорость вращения проигрывателя | 1–7 об/мин |
| Продолжительность распыления | 3, 10, 30, 9,999 мин (регулируемое значение) |
| Контроль времени операции | 1–9999 мин (регулируемое значение) |
Камера для испытаний на воздействие дождевого распыления IPОперационная среда
1. Температура окружающей среды
Температура воздуха 10–35°C (средняя температура за 24 часа ≤ 28°C)
2. Влажность окружающей среды ≤ 85% относительной влажности.
3. Источник питания
380 В 50 Гц, трехфазная пятипроводная система с защитным заземлением; сопротивление заземления защитного провода. < 4 Ом.
Пользователи обязаны установить на месте установки воздушный автоматический выключатель или выключатель питания соответствующей мощности; этот выключатель должен представлять собой отдельную, независимую цепь, предназначенную исключительно для данного оборудования.
4. Мощность: приблизительно 4 кВт.
5. Система защиты
Защита от утечек, короткого замыкания, нехватки воды, перегрева двигателя и оповещения о тревоге.
